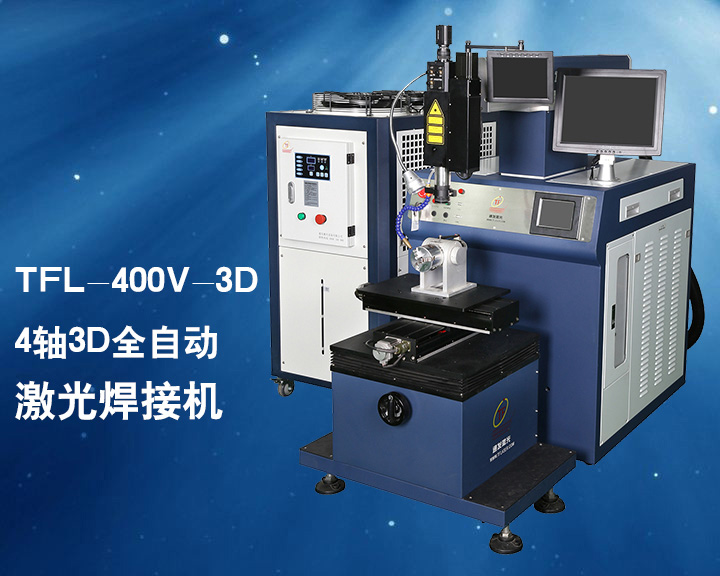

TFL-400V/500V-3D全自动激光焊机

  • 通发激光TFL-400V-3D全自动激光焊机广泛适用1.0mm以内料厚的电热水壶激光焊接,发热盘激光焊接、水壶壶嘴激光焊接、不锈钢水杯等3维曲面激光焊接加工,配置专业工控电脑及多轴数控软件。
  • 咨询热线:4008-168-880
  • 产品详情

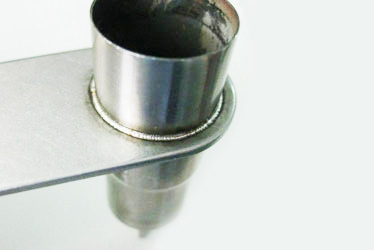

全自动激光焊接机加工样品图片

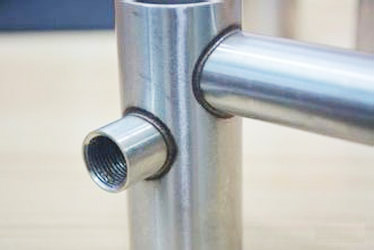

厨卫浴具激光焊接


酒壶激光密封焊


水暖产品激光焊接

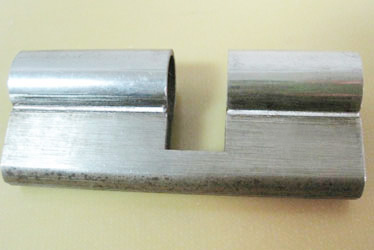

锁芯激光焊接

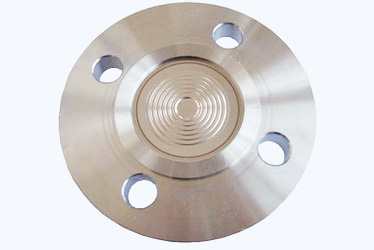

传感器激光焊接


打印机刮刀激光焊接





应用范围





卫浴行业:水管接头,变径接头、三通、阀门、花洒头的3维、空间曲线焊接。

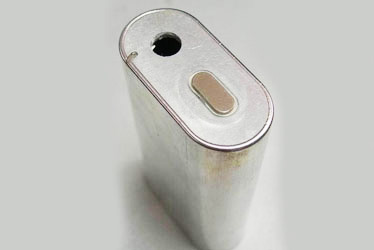

电池行业:锂电池、电池组、电极的激光焊接。

眼镜行业:不锈钢、钛合金等材质的眼镜扣位、外框等位置的精密焊接。

五金行业:叶轮、水壶、把手等,复杂冲压件、铸造件的焊接。




性能特征





        TFL-400V/500V-3D激光焊机是一款高稳定性、大功率的焊机,满足长时间生产的需要。大功率激光电源,大功率散热系统满足24小时大批量生产。机身采用高强度结构,保证精度、性能稳定。控制系统是专为激光焊接量身定做的专业4轴控制系统,稳定性高,易学易懂易上手。扩展性强,可结合流水线、光电传感器、气动夹具等组合进行全自动无人值守式加工。




专业激光电源控制系统





1、 整机的功能是基于输出电流的调整,以控制修正激光输出,以便安全有效的利用激光进行焊接;
2、主控制器采用新的ARMv7系列的处理器,具有较高的处理速度,以满足设备的实时控制。能快速、高精度的控制和保护激光机。尽可能提供给客户快捷安全的使用体验;




通发激光电源主界面

通发激光电源主控制器



3、采用触摸屏做人机交互,界面直观,显示清晰,各种参数易于理解调节,简单易上手;
4、软件具有严密的控制逻辑、精细的数字滤波、快速的控制算法,使激光输出稳定,快速。



核心激光器





1、TFL-400V/500V-3D,由双路氙灯泵浦、金腔反射腔体及Nd:YAG晶体棒构成激光器,电光转换效率高。

2、采用更长的激光棒,可以实现足够的焊接能量。

3、非球面镜聚焦,使光斑更小更均匀,焊接更深。

4、激光器腔型更长,获得良好的光束质量,焊接更均匀。

5、激光腔采用氙灯和激光棒分离设计,换灯不影响光路。

6、采用水冷镜架,比普通的光路输出更稳定。

7、半导体红光指示定位。




四轴运动控制插补功能和自动消除固体激光器热透镜效应装置专利

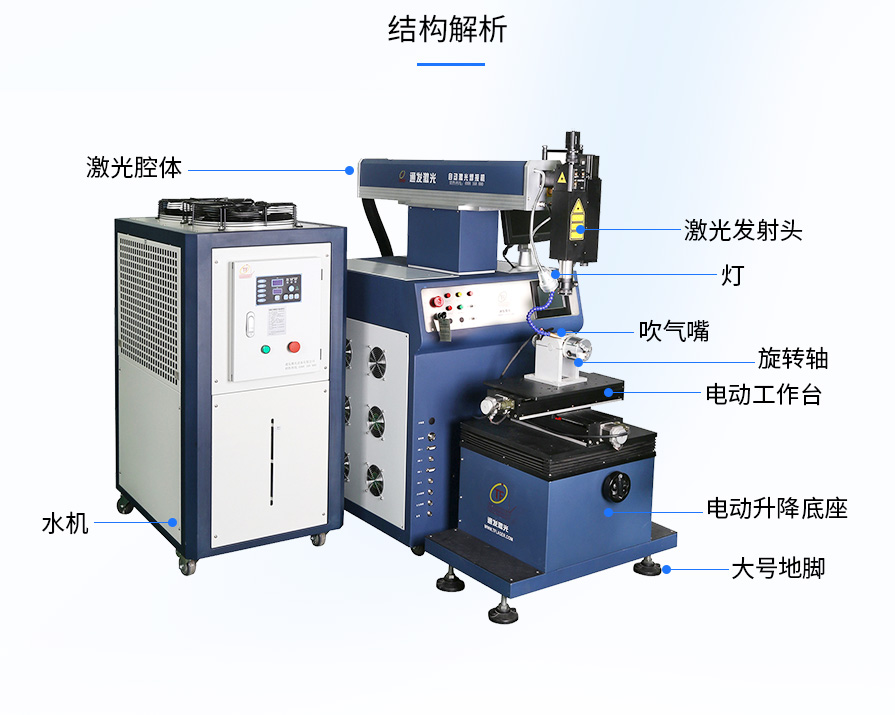

标准工作台

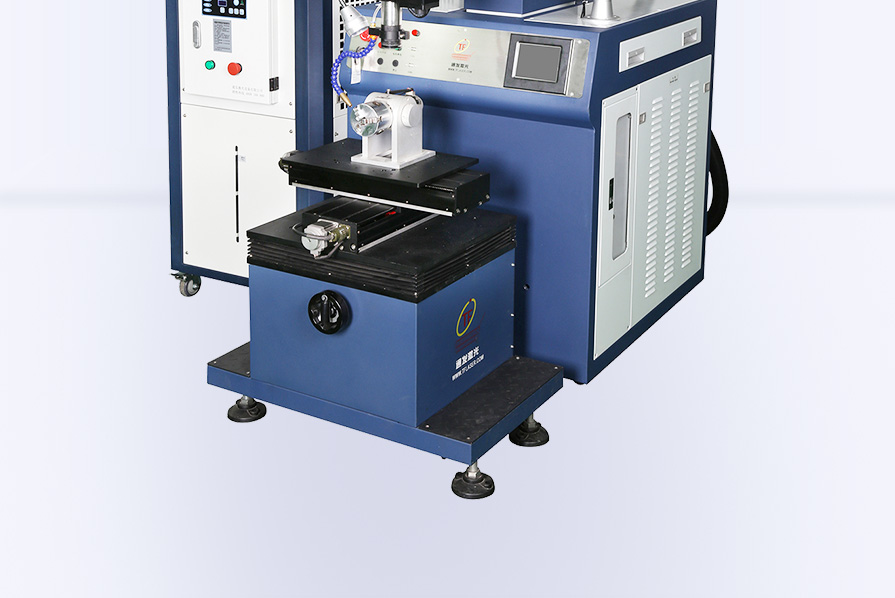

激光焊接机电动工作台
该工作台可选步进电机或伺服电机。
可选的X*Y工作台长度:250*150(标配)、300*200、400*200。



激光焊接机旋转轴
该旋转轴可选步进电机或伺服电机。



激光焊接机旋转盘
该旋转盘可选步进电机或伺服电机。








附件与耗材





激光脉冲氙灯
脉冲氙灯选择优质滤紫外线石英管作为灯管材料,以高质密度电极为氙灯的电极,具有负载能力强,泵浦效率高,激光光束质量好,寿命长等特点。



激光焊接机保护镜片
主要保护里面价值较高的聚焦镜片。避免焊接时的烟雾飞溅和粉尘对镜头里镜片的污染。



通发激光冷水机滤芯
滤芯的主要作用是去除水中固体、胶体等杂物,清洁冷却水,保护激光器。






产品尺寸










产品参数





  型号   TFL-400V-3D
  激光波长   1064nm
  聚光腔反射体   金腔
  额定激光功率   400W
  脉冲宽度   0.1-20ms
  激光频率   1-100Hz
  光斑调节范围   0.3-3mm
  瞄准定位   红光(可选摄像系统或显微镜)
  定位精度   ±0.02mm
 冷水机制冷功率   5P
  X、Y轴行程   200mm×300mm(可定制)
  Z轴行程 150mm(可定制)
  旋转轴尺寸   φ60φ80φ120φ200(可定制)
  额定功率   16KW
  电力需求   380V±5%50Hz/40A
  主机尺寸   760X1600X1500mm
  冷水机尺寸   660X1300X1200mm
