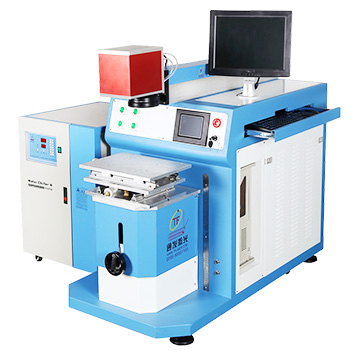

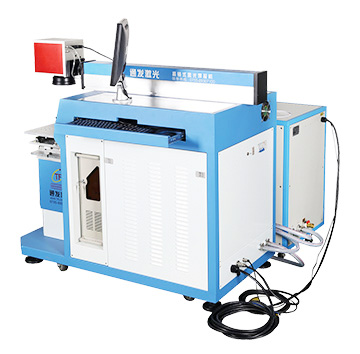

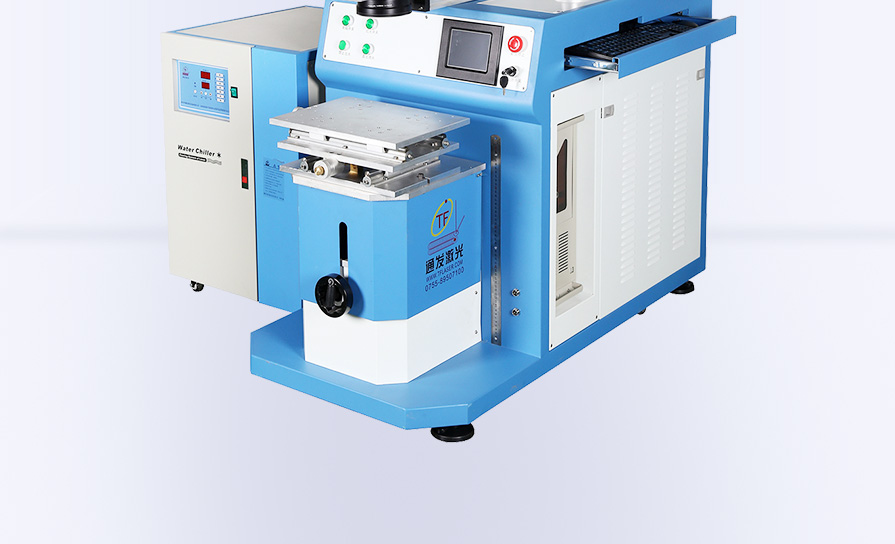

振镜式激光焊接机TFL-180/300SW

  • 通发激光TFL-180SW振镜式激光焊接机,采用2轴高速扫描振镜,焊接速度是工作台移动的5倍,满足0.5mm以内料厚不锈钢多点击穿叠加焊接,也适用手机五金不锈钢螺柱高速激光焊接加工。
  • 咨询热线:4008-168-880
  • 产品详情





振镜激光焊接机加工样品图片

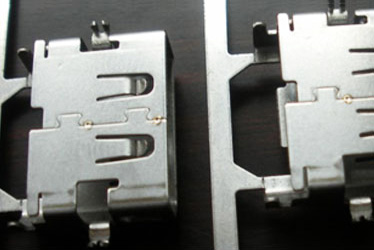

电子连接件激光焊接

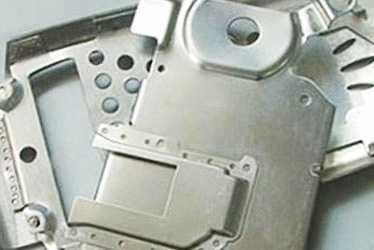

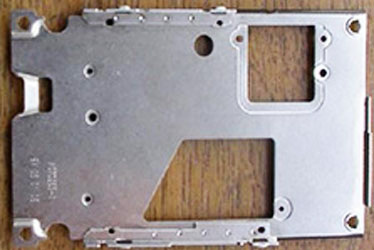

手机结构件激光焊接


冲压小五金件激光焊接


纽扣电池耳极激光焊接

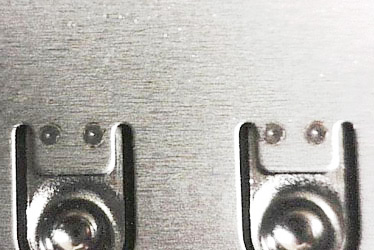

螺柱背面激光点焊


铁壳激光焊接





应用范围





        振镜扫描激光点焊机是引进国外技术,在关键部件采用优质进口部件生产而成的,焊机,使用了扫描镜组的动态焊接工艺,并采用扫描镜片的移动代替工件移动或焊接镜组移动的方式,使振镜镜片在扫描镜头内将激光光束快速在焊点之间切换,焊点之间的距离越大,工件上的焊点数量越多,优势越明显。在单点焊接时由于极大的减少了空程定位时间,生产效率比普通XY工作台的激光点焊要提高4—10倍。





性能特征





1、采用高速扫描振镜进行激光定位,速度可达7000mm/s,极大的降低了焊接位置之间的空走时间,从而大大的提高生产效率;

2、数字振镜接口,抗干扰能力强,稳定性更好;

3、全中文专用控制元件,功能强大,操作简单,可兼容多种格式图档;

4、大功率散热系统,满足持续工作的大批量生产。





专业激光电源控制系统





1、整机的功能是基于输出电流的调整,以控制修正激光输出,以便安全有效的利用激光进行焊接;

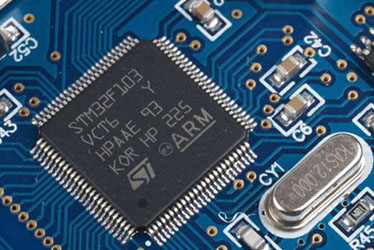

2、主控制器采用新的ARMv7系列的处理器,具有较高的处理速度,以满足设备的实时控制。能快速、高精度的控制和保护激光机。最大可能提供给客户快捷安全的使用体验。

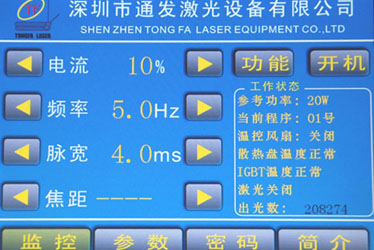

3、采用触摸屏做人机交互,界面直观,显示清晰,各种参数易于理解调节,简单易上手;

4、软件具有严密的控制逻辑、精细的数字滤波、快速的控制算法,使激光输出稳定,快速。





专业振镜激光焊接控制系统





1、通发激光振镜焊接控制系统是以PC为核心的激光焊接控制系统。

2、配置灵活,调整调试方便直接。支持梯形校正、桶形校正和平行四边形校正。

3、便捷的编辑功能,如居中、移动、旋转、倾斜、镜像、阵列、复制、模拟复制等。

4、支持扩展运动轴,可带两路电机。支持角度旋转标记和工作台直线运动控制。





核心激光器






采用进口陶瓷,漫反射、耐腐蚀

双层台阶设计,换灯洗腔更便捷

镀金灯夹头,导电优良不发热





附件与耗材





激光脉冲氙灯
脉冲氙灯选择优质滤紫外线石英管作为灯管材料,以高质密度电极为氙灯的电极,具有负载能力强,泵浦效率高,激光光束质量好,寿命长等特点。


通发激光冷水机滤芯
滤芯的主要作用是去除水中固体、胶体等杂物,清洁冷却水,保护激光器。

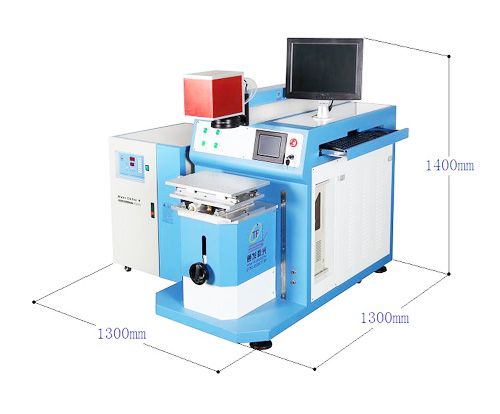

产品尺寸









产品参数





  型号   TFL-180SW   TFL-300SW
  激光波长   1064nm   1064nm
  聚光腔反射体   进口陶瓷聚光腔   进口陶瓷聚光腔
  激光功率   180W   300W
  脉冲宽度   0-15ms   0-15ms
  激光频率   0-50Hz   0-200Hz
  光斑调节范围   0.3-2mm   0.3-2mm
  瞄准定位   红光   红光
  定位精度   ±0.01mm   ±0.01mm
  冷水机制冷功率   1.5p   3p
  额定功率   6.5KW   14.5KW
  电力需求   单相220v±5%/50Hz/30A
  三相380v±5%/50Hz/20A
三相380v±5%/50Hz/40A
  外型尺寸   主机:720×1400×1300mm
  冷水机:540×650×780mm
  主机:720×1400×1300mm
  冷水机:600×900×1300mm
